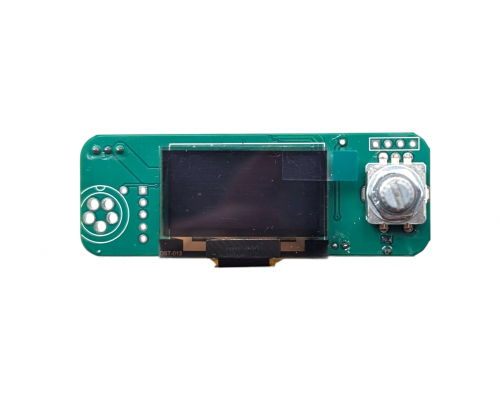

Контроллер паяльной станции Quicko T12-955/T12-958 OLED на базе микроконтроллера STM32 значительно превосходит по точности, удобству и функционалу классические паяльные станции без термостабилизации или на устаревших аналоговых схемах.

Благодаря высокой вычислительной мощности чипа STM32 и импульсному управлению нагревателем с мощностью до 75 Вт, станция легко справляется как с пайкой массивных многослойных планарных полигонов и силовых элементов, так и с прецизионной работой с мелкими SMD-компонентами.

Смена картриджей (жал) осуществляется за несколько секунд – без необходимости выключать питание и ждать полного остывания инструмента. Контроллер поддерживает работу с датчиками движения в ручке паяльника (Shake/Switch) для автоматического перехода в режим энергосбережения (Standby/Sleep), что значительно продлевает срок службы нагревательного элемента и сохраняет покрытие жала.

 Возможности модификации и кастомная прошивка (deividAlfa)

В отличие от упрощенных клонов, этот контроллер построен на полноценном микроконтроллере STM32 . Это дает пользователю полную свободу модификации и обновления программного обеспечения:

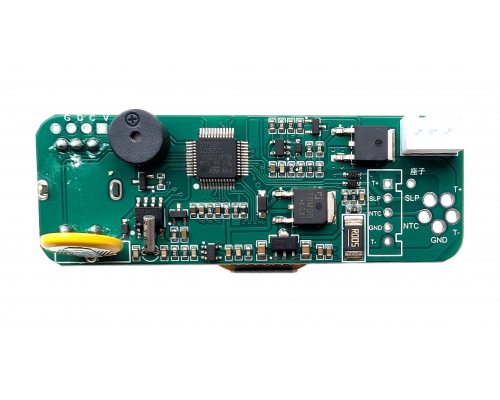

• На плате выведен стандартный интерфейс SWD (SWDIO, SWCLK, GND, 3.3V) .

• Контроллер можно легко прошить с помощью программатора ST-Link V2 .

• Поддерживается популярная альтернативная открытая прошивка от разработчика deividAlfa ( GitHub репозитория ).

• Преимущества прошивки deividAlfa: полностью переработанный графический интерфейс, расширенные PID-настройки для каждого жала в отдельности, расширенные диагностические экраны (мониторинг реального питающего напряжения, скорости нагрева, температуры cold-junction), гибкая работа с профилями жал и улучшенный алгоритм измерения температуры.

 Краткие технические характеристики

✨ Ключевые особенности и преимущества

1. Микроконтроллер STM32: Обеспечивает молниеносную PID-регулировку, отсутствие задержек при навигации в меню и стабильность работы под нагрузкой.

2. Точная калибровка по 3 точкам: Возможность точной настройки температуры для каждого жала отдельно в трех контрольных точках (250°C, 350°C, 450°C).

3. Библиотека профилей жал: Сохранение индивидуальных настроек и калибровочных коэффициентов для разных типов жал T12.

4. Автоматическое энергосбережение: Настраиваемые режимы сна (Sleep) и ожидания (Standby) при отсутствии движения ручки.

5. Компенсация холодного спая (Cold End): Встроенная поддержка терморезистора (NTC) в ручке для точного измерения комнатной температуры и автоматической корректировки показаний.

6. Совместимость с ST-Link V2: Легкое обновление ПО или переход на альтернативное ПО deividAlfa без необходимости выпаивания чипа.

 Инструкция по управлению и меню настроек

Управление контроллером осуществляется с помощью одной ручки энкодера со встроенной кнопкой:

Основные комбинации управления:

1. Поворот энкодера: Изменение рабочей температуры или перемещение по пунктам меню.

2. Краткое нажатие: Подтверждение выбора или переход в подменю.

3. Длительное нажатие (около 2 секунд): Вход в главное меню настроек (с рабочего экрана) или выход в предыдущее меню.

4. Щелчок + поворот против часовой стрелки: Быстрый переход в меню выбора профиля жала (Tip Select).

5. Нажатие + поворот по часовой стрелке: Вход в меню калибровки текущего жала.

 Проведение калибровки жала

Поскольку жала T12 имеет термопару, подключенную последовательно с нагревателем, для достижения максимальной точности рекомендуется проводить калибровку нового жала:

1. Запустите режим калибровки (через меню или комбинацию нажатия + поворот по часовой стрелке).

2. Adjust Point [450 ℃]: Станция нагреет жало. Измерьте реальную температуру на кончике жала наружным термометром (например, Hakko FG-100). Вращая энкодер, выставьте значение Real Tmp , соответствующее показаниям измерителя. Нажмите энкодер.

3. Adjust Point [350 ℃]: Аналогично измеряйте и скорректируйте значение для 350°C. Нажмите энкодер.

4. Adjust Point [250 ℃]: Измерьте и скорректируйте значение для 250°C.

5. Нажмите энкодер для сохранения. Калибровка жала завершена!

⚙️ Пункты меню настроек (Стандартная прошивка)

• Standby (Режим ожидания): Настройка температуры ожидания, времени бездействия до перехода в режим ожидания и типа датчика (Shake/Switch).

• Sleep (Режим сна): Настройка времени простоя в минутах, после которого станция полностью выключает нагрев.

• Boost (Форсированный нагрев): Настройка временного повышения температуры (например, +50°C) и продолжительности его действия для пайки массивных контактов.

• Cold End (Холодный спай): Коррекция температуры окружающей среды (выбор типа NTC/PTC и контрольной точки).

• Tip (Библиотека жал): Выбор активных жал из списка доступных профилей.

• Stepping (Шаг температуры): Настройка шага изменения температуры при вращении энкодера (1°C, 5°C, 10°C).

• Password (Пароль): Установка защитного пароля для входа в меню.

• Buzzer (Звуковой сигнал): Включение или выключение звукового сопровождения действий и достижение температуры.

• Voltage (Контроль напряжения): отображение текущего значения DC-напряжения.

 Советы по подключению программатора ST-Link V2 (для прошивки deividAlfa)

Если вы хотите установить открытую кастомную прошивку deividAlfa :

1. Подключите программатор ST-Link V2 к контактору SWD на плате контроллера:

   • GND ➔ G

   • SWDIO ➔ D

   • SWCLK ➔ C

   • 3.3V ➔ V (питание от ST-Link или от внешнего БП 24V; не подключайте оба источника одновременно! ).

2. Используйте утилиту STM32 Cube Programmer или ST-Link Utility для создания резервной копии (дампа) оригинальной прошивки и загрузки открытого бинарного файла из официального GitHub проекта deividAlfa/stm32_soldering_iron_controller .
