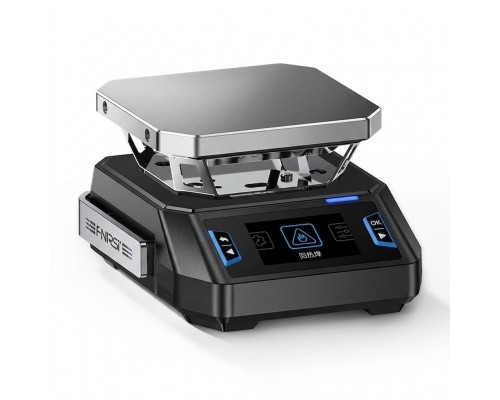

Інтелектуальний паяльний столик FNIRSI HT-P1B (Нагрівальна платформа 150 Вт)

FNIRSI HT-P1B — це ультракомпактна, високотехнологічна нагрівальна платформа (паяльний столик) потужністю 150 Вт, розроблена для точного локального передпідігріву друкованих плат, монтажу та демонтажу SMD-компонентів, BGA-мікросхем, світлодіодів (LED) на алюмінієвих підкладках, а також для пайки методом оплавлення паяльної пасти (Reflow).

На відміну від класичного термофену, паяльний столик забезпечує рівномірне нижнє прогрівання без створення повітряного потоку. Це повністю виключає ризик здування дрібних елементів (компонентів у корпусах 0201, 0402, шлейфів, пластикових конекторів) та запобігає деформації текстоліту (термоудару) завдяки плавному та контрольованому набору температури.

Пристрій є незамінним інструментом для майстрів з ремонту мобільних телефонів, ноутбуків, автоелектроніки, а також для інженерів-розробників та радіоаматорів, які працюють зі складними багатошаровими платами.

⚡ Функціональні особливості та режими роботи

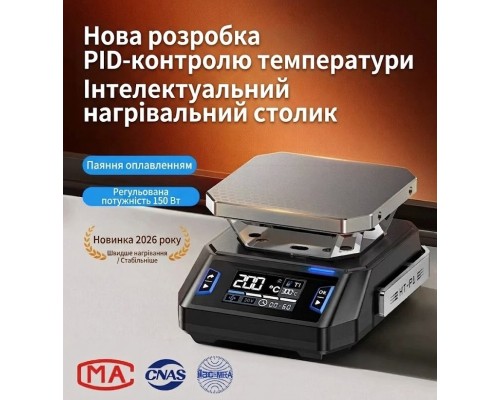

Паяльний столик оснащений сучасним 32-бітним мікроконтролером та алгоритмом PID-регулювання, що дозволяє підтримувати задану температуру з точністю до декількох градусів.

Уся інформація виводиться на 1.44-дюймовий кольоровий ЖК-дисплей, де в реальному часі відображається поточна температура, задане значення, потужність у відсотках, а також графічна крива процесу нагріву.

Пристрій підтримує два основні режими роботи:

1. Режим постійного нагріву (Constant Heating): Платформа швидко набирає задану користувачем температуру (в діапазоні від 100°C до 350°C) та стабільно утримує її. Ідеально підходить для ручного випоювання роз'ємів, швидкої заміни світлодіодів або тривалого підігріву плати під час роботи основним паяльником.

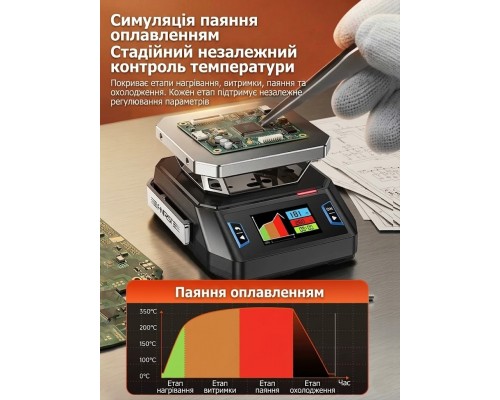

2. Режим оплавлення за кривою (Reflow Soldering): Автоматичний цикл, який працює за заздалегідь налаштованим температурним профілем (попередній прогрів, активація флюсу, оплавлення, охолодження). Це дозволяє паяти складні плати у напівавтоматичному режимі за заводськими стандартами.

Конструкція, живлення та безпека

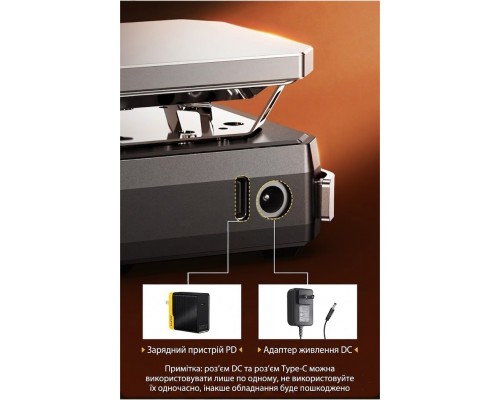

• Універсальна система живлення: FNIRSI HT-P1 обладнаний двома інтерфейсами. Його можна заживлювати через роз'єм DC (12V–28V) від лабораторного блоку живлення або акумулятора, а також через сучасний порт USB Type-C з підтримкою протоколів Power Delivery (PD 2.0/3.0/3.1). Максимальна потужність 150 Вт досягається при відповідному джерелі живлення.

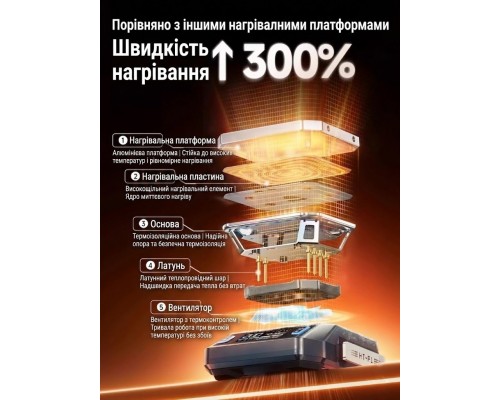

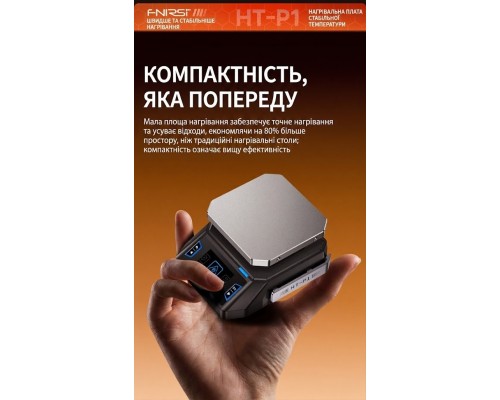

• Ефективна зона нагріву: Робоча поверхня розміром 50 х 50 мм виготовлена зі сплаву з високим коефіцієнтом теплопровідності. Нагрівальний елемент інтегрований безпосередньо в платформу, що мінімізує втрати енергії та забезпечує прогрів від кімнатної температури до 200°C за лічені секунди.

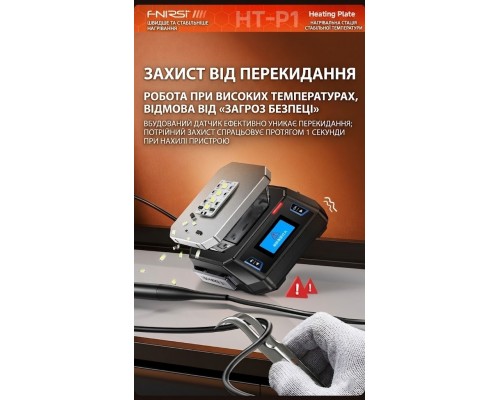

• Інтелектуальний захист: У корпус вбудовано датчик нахилу (акселерометр/гіроскоп). Якщо столик випадково перекинувся під час роботи (кут нахилу більше ніж 20–50°), система миттєво знеструмлює нагрівач, щоб запобігти пожежі чи опікам майстра. Також передбачено захист від перегріву корпусу та контроль вхідної напруги.

• Ергономіка: Корпус пристрою захищений знімним термостійким силіконовим чохлом, який запобігає випадковому контакту рук майстра з гарячими металевими частинами столика під час фіксації або переміщення приладу.

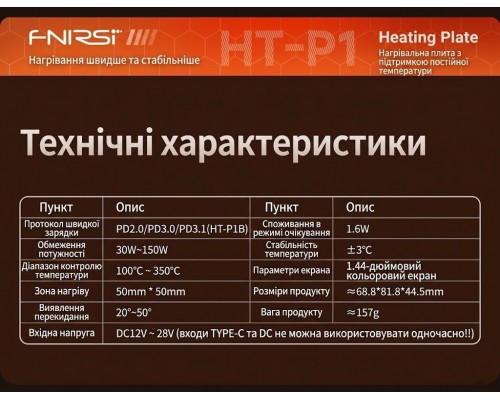

 Повні технічні характеристики FNIRSI HT-P1

Параметр / Характеристика	Технічні дані специфікації
Виробник	FNIRSI
Модель	HT-P1B
Максимальна потужність	150 Вт (динамічне регулювання 30W–150W в меню)
Діапазон регулювання температури	100°C – 350°C
Стабільність / Точність температури	±3°C (завдяки PID-алгоритму)
Розмір робочої зони нагріву	50 × 50 мм
Тип дисплея	1.44" кольоровий рідкокристалічний (LCD)
Інтерфейси вхідного живлення	1. USB Type-C (PD 2.0 / PD 3.0 / PD 3.1) 2. DC 5.5x2.5 (12V – 28V)
Канали пам'яті (Пресет)	3 швидкодоступні профілі температури (M1, M2, M3)
Додаткові функції	Автоматичне вимкнення при перекиданні, відображення графіка нагріву, режим сну
Матеріал корпусу	Комбінація термостійкого пластику, алюмінію та захисного силікону

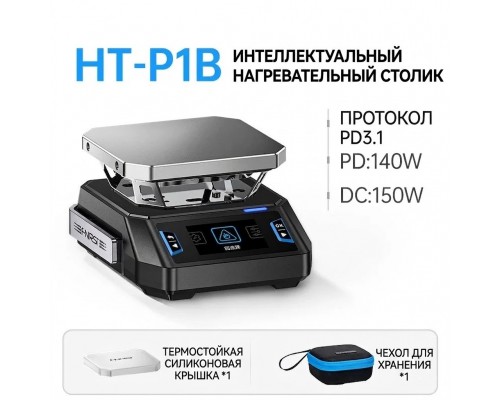

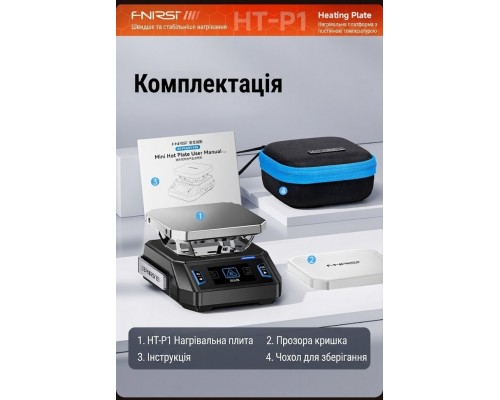

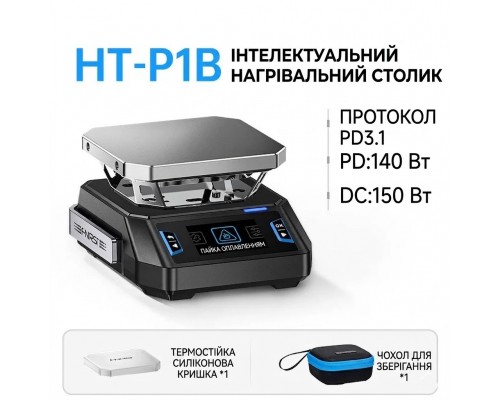

Комплектація пристрою

• Інтелектуальний паяльний столик FNIRSI HT-P1 — 1 шт.

• Захисний силіконовий термочохол — 1 шт.

• Кабель живлення USB Type-C — 1 шт.

• Інструкція з експлуатації (короткий посібник) — 1 шт.

• Фірмова пакувальна коробка — 1 шт.

⚙️ Порядок першого запуску та експлуатації

Для тривалої та безпечної роботи пристрою рекомендується дотримуватися чіткої послідовності дій при кожному ввімкненні.

1.Підготовка робочого місця:Крок 1.

Встановіть паяльний столик на рівну, суху та термостійку поверхню. Переконайтеся, що навколо пристрою немає легкозаймистих предметів, залишків флюсу або паяльної пасти.

2.Підключення джерела живлення:Крок 2.

Підключіть блок живлення (USB-C PD або DC). Рекомендується використовувати блоки потужністю від 65 Вт до 100 Вт+ для швидкого виходу на робочі температури. Пристрій увімкнеться та завантажить головне меню.

3.Вибір робочого режиму та налаштування:Крок 3.

За допомогою кнопок керування оберіть необхідний пресет температури або запустіть автоматичну криву оплавлення (Reflow). Натисніть кнопку активації нагріву — столик почне піднімати температуру, відображаючи графік на екрані.

4.Завершення роботи та охолодження:Крок 4.

Після закінчення пайки вимкніть нагрів через меню. Не відключайте пристрій від мережі відразу — зачекайте, поки показник температури на дисплеї впаде нижче 50°C, після чого столик можна безпечно відключити та сховати.
